ترانسمیتر سطح چیست و چه کاربردی دارد؟

به گزارش پول و تجارت در صنایع فرآیندی مدرن، کنترل و نظارت بر میزان مواد موجود در مخازن، سیلوها و کانال‌ها نقشی حیاتی در حفظ پیوستگی تولید، جلوگیری از سرریز شدن یا خالی ماندن مخازن و همچنین مدیریت دقیق موجودی انبارها ایفا می‌کند. چه سیال درون مخزن آب، اسید، روغن، نفت خام باشد و چه مواد جامد پودری مانند سیمان، آرد و غلات، ما نیاز به ابزار دقیقی داریم تا مقدار دقیق ارتفاع یا حجم این مواد را اندازه‌گیری کند. این ابزار دقیق و کلیدی، ترانسمیتر سطح (Level Transmitter) نام دارد.

انتخاب صحیح این تجهیزات مستلزم شناخت انواع فناوری‌های سنجش سطح و انطباق آن‌ها با شرایط فیزیکی و شیمیایی فرآیند است. در این مقاله تخصصی از وبلاگ دیفا شاپ (فروشگاه رسمی شرکت مهندسی دیباگران فرایند)، قصد داریم به زبان ساده اما علمی بررسی کنیم که ترانسمیتر سطح چیست، چه انواعی دارد، در چه صنایعی کاربرد دارد و در نهایت چه معیارهایی برای انتخاب بهترین دستگاه وجود دارد.

ترانسمیتر سطح یک تجهیز ابزار دقیق است که برای اندازه‌گیری مداوم و پیوسته (Continuous Level Measurement) ارتفاع یا حجم سیالات مایع، جامدات پودری یا دوغاب‌ها در یک مخزن یا خط فرآیند به کار می‌رود. این تجهیز، مقدار ارتفاع فیزیکی سیال را حس کرده و آن را به یک سیگنال الکتریکی استاندارد صنعتی (معمولاً جریان ۴ تا ۲۰ میلی‌آمپر یا پروتکل‌های هوشمند مانند HART، فیلدباس و غیره) تبدیل می‌کند تا به اتاق کنترل یا سیستم‌های PLC و DCS ارسال شود.

یکی از اشتباهات رایج در درک تجهیزات اندازه گیری سطح، خلط مبحث میان «سوئیچ سطح» (Level Switch) و «ترانسمیتر سطح» است:

با توجه به تنوع فوق‌العاده سیالات و مخازن در صنایع مختلف، فناوری‌های بسیار متنوعی برای سنجش سطح توسعه یافته‌اند. هر یک از این روش‌ها مزایا، معایب و کاربردهای خاص خود را دارند که در ادامه با جزئیات بررسی می‌کنیم:

این تجهیز از روش غیرتماسی (Non-Contact) استفاده می‌کند. ترانسمیتر امواج صوتی با فرکانس بالا (مافوق صوت) را به سمت سطح سیال ارسال می‌کند. این امواج پس از برخورد با سطح مایع یا جامد، منعکس شده و به سنسور بازمی‌گردند. تجهیز با محاسبه زمان رفت و برگشت موج (زمان پرواز یا Time of Flight)، فاصله تا سطح سیال را محاسبه می‌کند.

سنسورهای راداری عملکردی شبیه به التراسونیک دارند، اما به جای امواج صوتی، از امواج الکترومغناطیسی (میکروویو) استفاده می‌کنند. امواج راداری با سرعت نور حرکت کرده و تحت تأثیر دما، فشار، خلاء یا وجود غبار و بخار قرار نمی‌گیرند. ترانسمیترهای راداری در دو نوع کلی ارائه می‌شوند:

این روش بر اساس رابطه مستقیم بین ارتفاع ستون مایع و فشار ناشی از وزن آن بر کف مخزن عمل می‌کند. طبق قوانین فیزیک، فشار هیدرواستاتیک برابر است با حاصل‌ضرب چگالی سیال در شتاب جاذبه در ارتفاع سیال (P=ρ⋅g⋅hP = \rho \cdot g \cdot hP=ρ⋅g⋅h). با اندازه‌گیری این فشار، ارتفاع دقیق مایع به دست می‌آید.

در این تجهیز، دیواره مخزن فلزی و پروب سنسور به عنوان دو صفحه یک خازن عمل می‌کنند و سیال درون مخزن به عنوان ماده دی‌الکتریک بین آن‌ها قرار می‌گیرد. با بالا و پایین رفتن سطح سیال، ظرفیت خازنی این سیستم تغییر می‌کند و ترانسمیتر این تغییرات را به سیگنال سطح تبدیل می‌کند.

این تجهیز معمولاً در کنار مخزن (بای‌پاس) نصب می‌شود. درون یک لوله غیرمغناطیسی، یک شناور حاوی آهنربا هم‌سطح با سیال مخزن بالا و پایین می‌رود. در بیرون لوله، سنسورهای مغناطیسی تغییر موقعیت این آهنربا را حس کرده و سطح را اندازه‌گیری می‌کنند.

ترانسمیتر سطح روزمونت   از برند های معتبر بازار میباشد

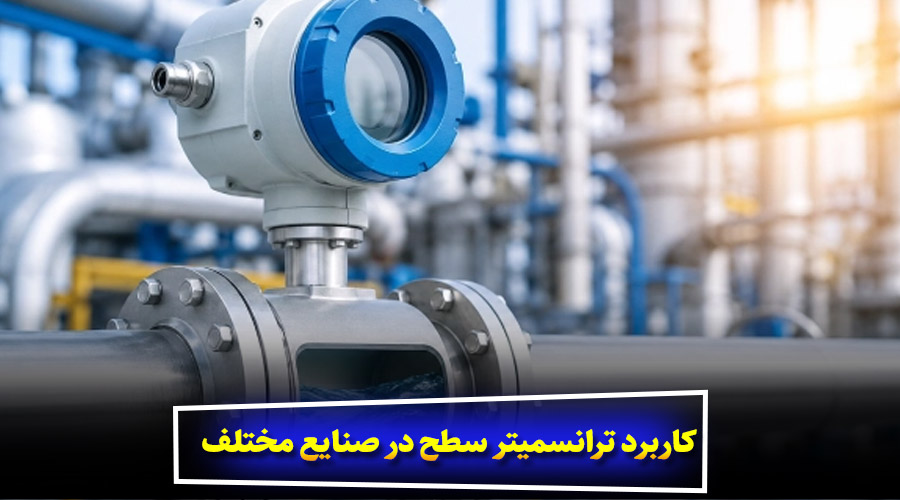

کاربرد تجهیزات اندازه گیری سطح به قدری وسیع است که بدون آن‌ها چرخه تولید در بسیاری از صنایع متوقف می‌شود. در ادامه به مهم‌ترین کاربردهای این تجهیزات در بخش‌های مختلف صنعت می‌پردازیم:

در تصفیه‌خانه‌ها، ایستگاه‌های پمپاژ و شبکه‌های انتقال آب، مدیریت سطح مایعات اهمیت بالایی دارد.

مخازن ذخیره‌سازی نفت خام، فرآورده‌های نفتی و گازهای مایع (مانند LPG و LNG) شرایط فرآیندی بسیار پیچیده‌ای دارند.

رعایت اصول بهداشتی و استریل بودن تجهیزات در این صنایع غیرقابل چشم‌پوشی است.

در این بخش، اندازه‌گیری سطح مواد جامد پودری و دانه‌ای (Bulk Solids) مانند کلینکر سیمان، پودر سنگ، سنگ‌آهن و مواد معدنی مطرح است.

برای انتخاب و خرید موفقیت‌آمیز یک ترانسمیتر سطح از فروشگاه دیفا شاپ، باید به سوالات زیر پاسخ دهید تا کارشناسان فنی بتوانند بهترین گزینه را به شما پیشنهاد دهند:

شرکت مهندسی دیباگران فرایند با اتکا به ۱۸ سال سابقه مستمر و درخشان در عرصه واردات تخصصی و تولید انواع تجهیزات ابزار دقیق، توانسته است نیازهای حساس‌ترین صنایع کشور از جمله صنایع پتروشیمی، سیمان، فولاد و داروسازی را با موفقیت تامین نماید.

فروشگاه اینترنتی و رسمی این شرکت، دیفا شاپ، بستری امن و مطمئن برای مهندسان و خریداران گرامی فراهم کرده است تا بدون واسطه به باکیفیت‌ترین تجهیزات اندازه گیری سطح دسترسی داشته باشند.

جهت ثبت سفارش، استعلام قیمت انواع ترانسمیتر سطح و دریافت مشاوره تخصصی، با ما تماس بگیرید:

با انتخاب تجهیزات باکیفیت از دیفا شاپ، پایداری و دقت فرآیندهای صنعتی خود را تضمین کنید.
